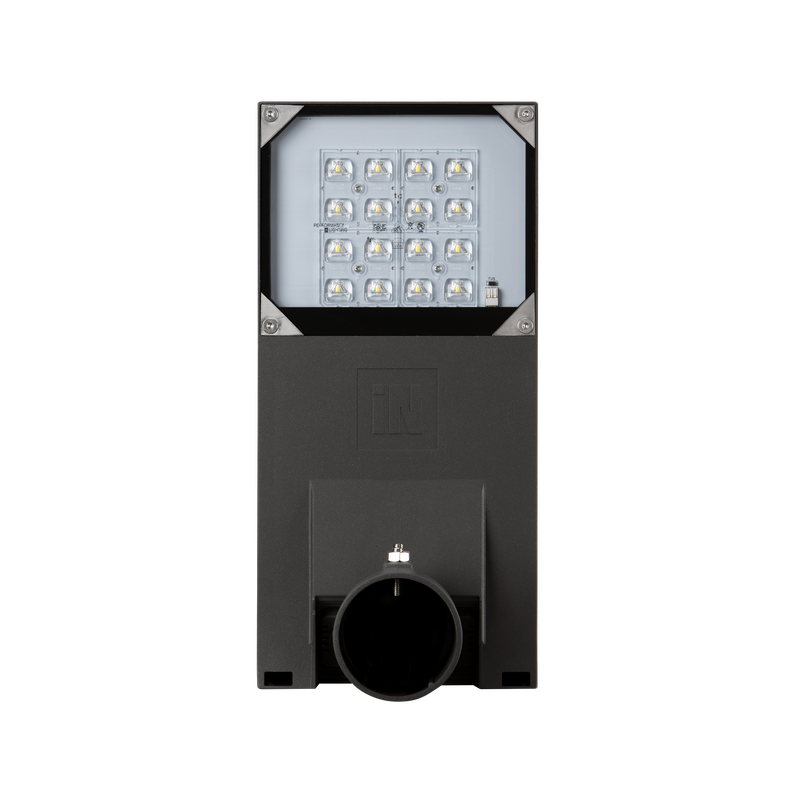

LYRA+ SR/100

Codice 3115299

Apparecchio stradale LED, costituita da:
- Corpo e coperchio in alluminio pressofuso verniciato polveri poliestere previo trattamento di conversione chimica superficiale ISO 9227/12944 - ISO 9223 (C5)
- Attacco a palo in alluminio pressofuso verniciato polveri poliestere previo trattamento di conversione chimica superficiale, per pali Ø60 mm
- Gruppo ottico costituito da lenti in tecnopolimero ad elevata trasmittanza della luce
- Guarnizione in silicone anti-invecchiamento ad elevata capacità di ritorno elastico
- Diffusore in vetro piano extrachiaro di sicurezza temprato
- Griffe di chiusura vetro in acciaio inox
- Apparecchio completo di alimentatore
- Completo di dispositivo supplementare di protezione alle sovratensioni di rete fino a 10 kV (DM)
- Viteria di chiusura in acciaio inox
- Apparecchio completo di 1 metro di cavo H07RN-F 2x1.5 mm²
- Attacco a palo per pali Ø76 mm è disponibile come accessorio
- Conforme alla norma UNI 10819, alle leggi regionali in materia di inquinamento luminoso ed ai CAM apparecchi per illuminazione pubblica

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC000062

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

8680

Flusso apparecchio
[lm]:

7669

Potenza
apparecchio [W]:

54 W

Efficienza luminosa [lm/W]:

142

CRI:

Temperatura
colore [K]:

4000

Colore /
Finitura:

AN-96 / Antracite metallizzato / Goffrato

Grado di
protezione IP:

IP66

IK-J-xxIP:

IK06 1J xx3

Classe di protezione:

Ottica:

SR/100 - Stradale

Peso netto [kg]:

4.42

Lunghezza complessiva [mm]:

180

Larghezza complessiva [mm]:

370

Altezza complessiva [mm]:

220

Caratteristiche meccaniche

Forma:

Rettangolare

Materiale del corpo:

Alluminio

Materiale del diffusore:

Vetro

Test filo incandescente [°C]:

650 Â°C

Area esposta frontale [m²]:

0.02

Area esposta laterale [m²]:

0.04

Area esposta superiore [m²]:

0.07

Caratteristiche elettriche

Tipo di alimentazione:

Tensione di alimentazione [V AC]:

220/240

Frequenza di alimentazione [Hz]:

50/60

Fattore di potenza / COS Φ:

0.98

Surge | Modo comune [kV]:

10.000000

Surge | Modo differenziale [kV]:

6.000000

Corrente di spunto [A/μs]:

70 / 200

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installazione

Ambito di applicazione:

Outdoor

Tipo di montaggio:

Armature stradali

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distanza min. dall'oggetto illuminato [m]:

0.50

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L80B10@230000h

Distribuzione emissione luminosa:

Direct

Classe di intensità luminosa:

G*4

Inquinamento luminoso nullo (ULR = 0%):

IPEA* (stradale):

A6+

IPEA* (grandi aree, rotatorie):

A7+

IPEA* (ciclopedonale):

A6+

IPEA* (aree verdi):

A6+

IPEA* (centri storici):

A10+

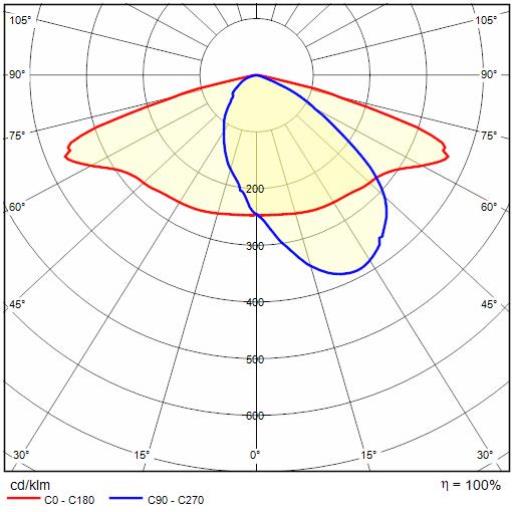

Dati fotometrici

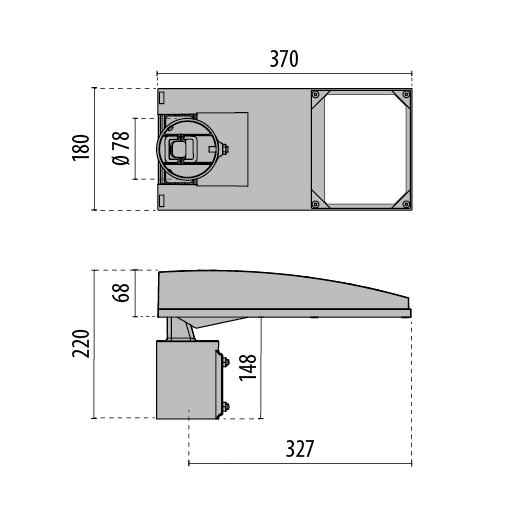

Disegni tecnici

Accessori opzionali

LYRA+

	Codice	Colore / Finitura	Descrizione	Downloads

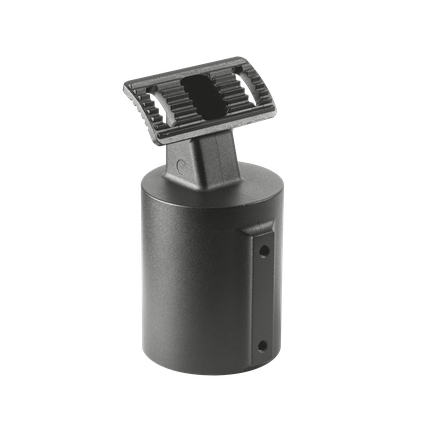

	3117338		Attacco a palo in alluminio pressofuso verniciato adatto per palo Ø 76 mm	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
	14077796		Supporto in acciaio verniciato cataforesi + polvere poliestere per installazioni ad angolo o a parete	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
