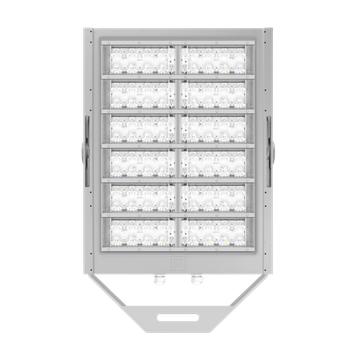

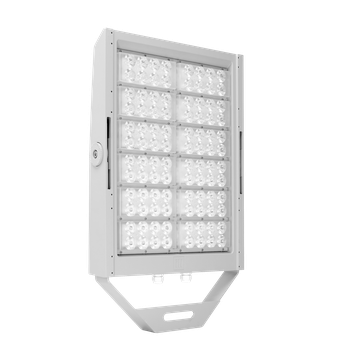

SQUARE PRO 96/4 A/M

Codice 3119532

Proiettore a LED ad alta potenza per illuminazione da interni ed esterni, composto da:
- Corpo in alluminio pressofuso verniciato in polvere poliestere ISO 9227/12944 - ISO 9223 (C5)
- Gruppo ottico costituito da lenti in tecnopolimero ad elevata trasmittanza della luce
- Guarnizione in silicone antinvecchiamento
- Box per la connessione elettrica integrato nel corpo con coperchio in alluminio
- Pressacavo antistrappo M25x1,5 per cavi Ø 10 - Ø 16 mm
- Sorgente luminosa costituita dalla combinazione di più moduli LED
- Per altre temperature colore ed indici di resa cromatica contattare l'azienda
- Viteria di chiusura in acciaio inox
- Staffa in acciaio verniciata con polveri poliestere previa zincatura a caldo
- Completo di goniometro graduato per la regolazione dell'orientamento
- Il valore di potenza indicato per SQUARE PRO è comprensivo anche delle perdite del relativo gruppo di alimentazione
- Le versioni SQUARE PRO 4CH non sono compatibili con il vetro di protezione
- Per alimentare SQUARE PRO usare solamente i gruppi di alimentazione disponibili come accessori
- Disponibili gruppi di alimentazione ON-OFF e dimmerabili DALI e DMX-RDM in box IP66 o su piastre metalliche IP20 da incorporare in quadri elettrici stagni. Il collegamento elettrico tra gruppo di alimentazione e proiettore deve essere eseguito con una lunghezza massima di cavo di 50 metri
- Abbinare correttamente i proiettori con i rispettivi gruppi di alimentazione facendo attenzione al numero di canali di connessione: 2 canali (2CH), 3 canali (3CH) o 4 canali (4CH)
- Tutti i gruppi di alimentazione sono completi di dispositivo supplementare di protezione alle sovratensioni di rete fino a 10 kV (CM e DM)

Dati di prodotto

Gruppo ETIM:

EG000027

Classe ETIM:

EC001744

Informazioni generali

Attacco:

LED

Sorgente luminosa:

LED

Flusso Sorgente
[lm]:

165633

Flusso apparecchio
[lm]:

144347

Potenza
apparecchio [W]:

1118 W

Efficienza luminosa [lm/W]:

129

CRI:

Temperatura
colore [K]:

4000

Colore /
Finitura:

GR-94 / Grigio metallizzato / Goffrato

Grado di
protezione IP:

IP66

IK-J-xxIP:

IK07 3J xx5

Classe di protezione:

Ottica:

A45/M - Asimmetrica media

Peso netto [kg]:

22.5

Lunghezza complessiva [mm]:

560

Larghezza complessiva [mm]:

985

Altezza complessiva [mm]:

Caratteristiche meccaniche

Forma:

Rettangolare

Materiale del corpo:

Alluminio

Materiale del diffusore:

Plastica

Test filo incandescente [°C]:

850 °C

Area esposta frontale [m²]:

0.04

Area esposta laterale [m²]:

0.08

Area esposta superiore [m²]:

0.42

Installazione

Ambito di applicazione:

Outdoor

Tipo di montaggio:

Proiettori alta potenza e aree sportive

Temperatura ambiente min. [°C]:

-40

Temperatura ambiente max. [°C]:

Distanza min. dall'oggetto illuminato [m]:

1.00

Caratteristiche della luce

MacAdam:

Mantenimento flusso luminoso:

L90B10@40000h

Distribuzione emissione luminosa:

Direct

DFF - Flusso diretto [%]:

100

UFF - Flusso indiretto [%]:

Classe di intensità luminosa:

G*2

Inquinamento luminoso nullo (ULR = 0%):

IPEA* (stradale):

A+

IPEA* (grandi aree, rotatorie):

A4+

IPEA* (ciclopedonale):

A3+

IPEA* (aree verdi):

A3+

IPEA* (centri storici):

A6+

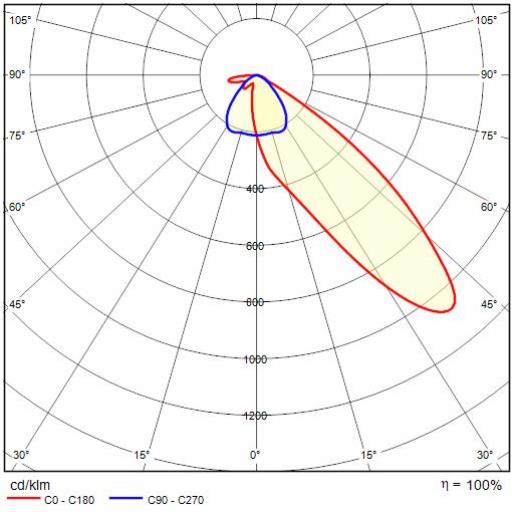

Dati fotometrici

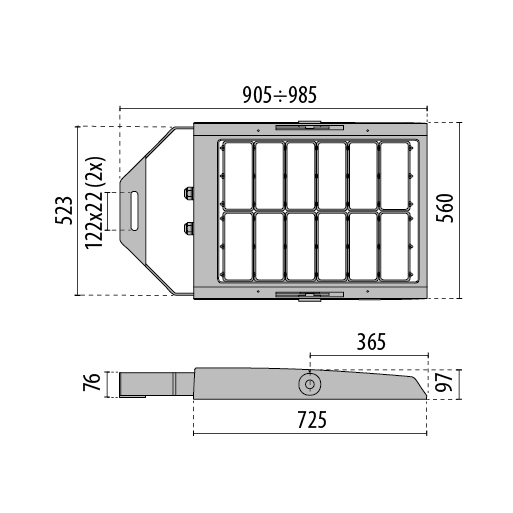

Disegni tecnici

Gruppi di alimentazione

Drivers box IP66 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

Codice	Descrizione	Downloads
14476094	Drivers box 1100 W - 1.8A - 4CH - 220-240 V 50/60 Hz	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: SQUARE PRO - 14476094
310988	Drivers box 1100 W - 1.8A - 4CH - DALI - 220-240 V 50/60 Hz	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: SQUARE PRO - 310988
3119979	DRIVER BOX 1100 W 1,8 A - 4CH - DMX 220-240 V	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: SQUARE PRO - 3119979

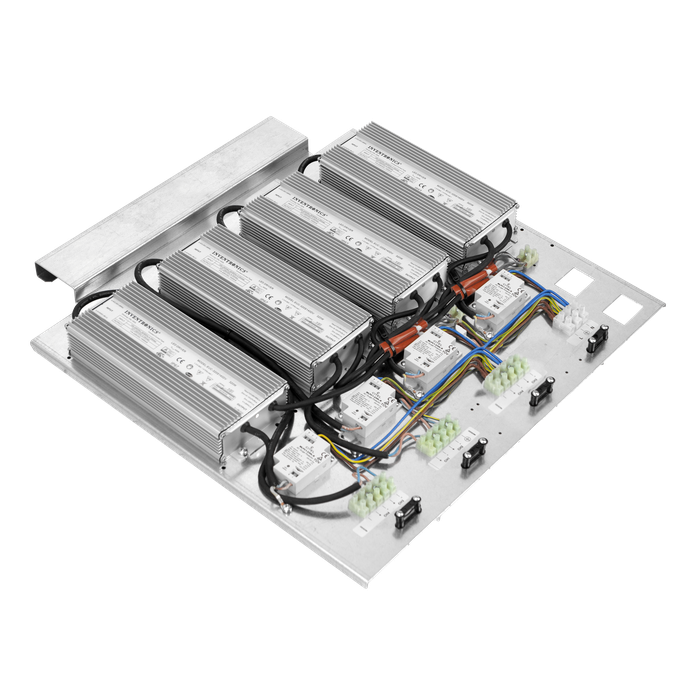

Drivers unit IP20 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

	Codice	Colore / Finitura	Descrizione	Downloads
	14475901		Drivers unit 1100 W - 1.8A - 4CH - 220-240 V 50/60 Hz	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: SQUARE PRO - 14475901
	3120125		DRIVER UNIT 1100 W 1,8 A - 4CH - DMX 220-240 V	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica Downloads Downloads: SQUARE PRO - 3120125

Accessori opzionali

SQUARE PRO

	Codice	Colore / Finitura	Descrizione	Downloads
	14474201		Griglia di protezione SQUARE PRO	Aggiungi alla scheda tecnicaRimuovi dalla scheda tecnica
