URBAN [O3] ELLIPTICAL
URBAN [O3] ELLIPTICAL - 1

URBAN [O3] ELLIPTICAL

Codice GWS7278
  • Apparecchio per illuminazione urbana in pressofusione di alluminio EN AB 46100
  • - Dotato di sistema di aereazione laterale con griglia in tecnopolimero
  • - Verniciato a polvere poliestere previo fondo epossidico e fosfocromatazione trivalente
  • - Motori LED componibili (2-4) con dissipatore in estruso di alluminio
  • - Piastra portacomponenti in PC
  • - Doppio sezionatore bipolare di sicurezza per cavi 2,5 mm²
  • - Cablaggio interno con cavi UG4G4 1mm2
  • - Dotato di lenti in PMMA
  • - Guarnizione siliconica antinvecchiamento
  • - Viteria esterna in acciaio inox AISI 316
  • - Sistema di chiusura a maniglia incassata e cavetto di ritenuta in acciaio
  • - Utilizzabile fino a 50°C di temperatura ambiente ma con riduzione della corrente di alimentazione secondo quanto indicato nel manuale di istruzioni
  • - Innesto laterale per sbracci Ø60mm in pressofusione di alluminio con possibilità di regolazione inclinazione ±15°

Dati di prodotto

Gruppo ETIM:
EG000027
Classe ETIM:
EC000062

Informazioni generali

Attacco:
LED
Sorgente luminosa:
LED
Flusso apparecchio
[lm]:
11240
Potenza
apparecchio [W]:
105 W
Efficienza luminosa [lm/W]:
107
CRI:
70
Temperatura
colore [K]:
4000
Colore /
Finitura:
Graphite grey / Grigio grafite
Grado di
protezione IP:
IP66
IK-J-xxIP:
IK08 5J xx5
Classe di protezione:
II
Ottica:
ELL - Ellittica
Peso netto [kg]:
11
Diametro complessivo [mm]:
5700
Altezza complessiva [mm]:
268

Caratteristiche meccaniche

Materiale del corpo:
Alluminio
Materiale del diffusore:
Vetro

Caratteristiche elettriche

Tipo di alimentazione:
AC
Tensione di alimentazione [V AC]:
220/240
Frequenza di alimentazione [Hz]:
50/60

Installazione

Ambito di applicazione:
Outdoor
Tipo di montaggio:
Arredo urbano
Temperatura ambiente min. [°C]:
-25
Temperatura ambiente max. [°C]:
35

Caratteristiche della luce

Distribuzione emissione luminosa:
Direct

Dati fotometrici

Disegni tecnici

Tech Design URBAN [O3] ELLIPTICAL 1++

Accessori opzionali

URBAN [O3]

Codice Colore /
Finitura
Descrizione Downloads

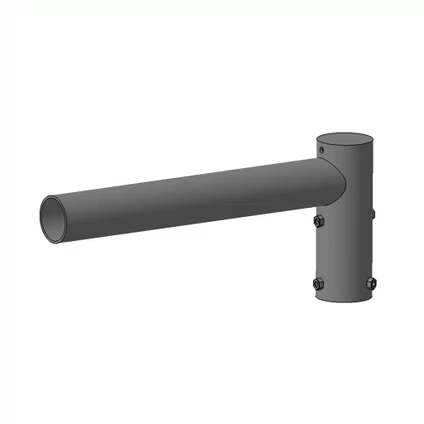

Staffa testa palo singola 0,4 m - grigio grafite
GW87881
Staffa testa palo singola 0,4 m - grigio grafite
Downloads

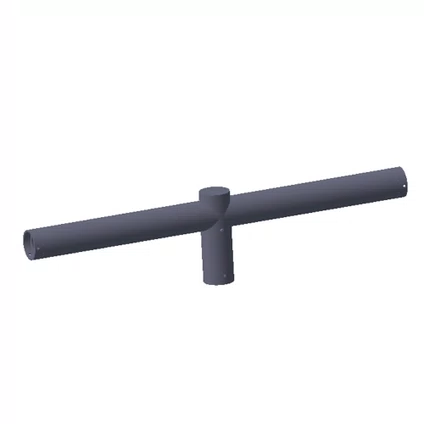

Staffa testa palo doppia 0,8 m - grigio grafite
GW87882
Staffa testa palo doppia 0,8 m - grigio grafite
Downloads

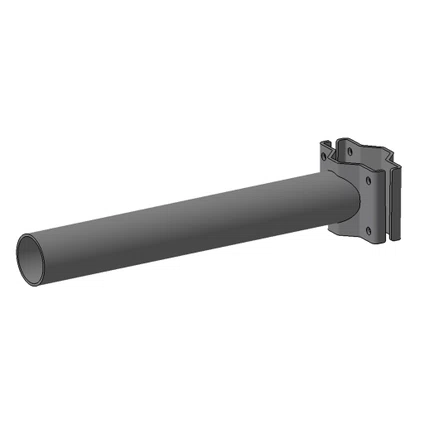

Staffa testa palo intermedia 0,4 m - grigio grafite
GW87883
Staffa testa palo intermedia 0,4 m - grigio grafite
Downloads
Palo cilindrico verniciato h = 4 m - grigio grafite
GW87691
Palo cilindrico verniciato h = 4 m - grigio grafite
Downloads
Palo cilindrico verniciato h = 4 m - BlueGreen
GW87691B
Palo cilindrico verniciato h = 4 m - BlueGreen
Downloads

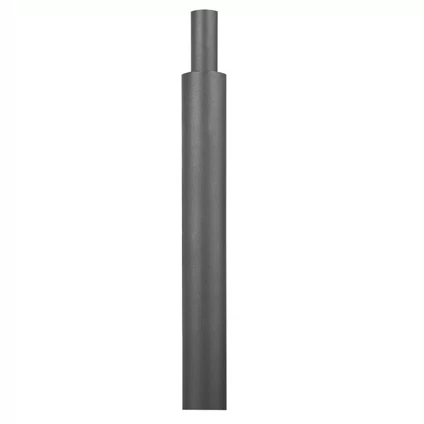

Palo cilindrico verniciato h = 4,5 m - grigio grafite
GW87692
Palo cilindrico verniciato h = 4,5 m - grigio grafite
Downloads
Palo cilindrico verniciato h = 4,5 m - BlueGreen
GW87692B
Palo cilindrico verniciato h = 4,5 m - BlueGreen
Downloads
