WL900 OPAL

WL900 OPAL

WL900 OPAL - 1

WL900 OPAL - 2

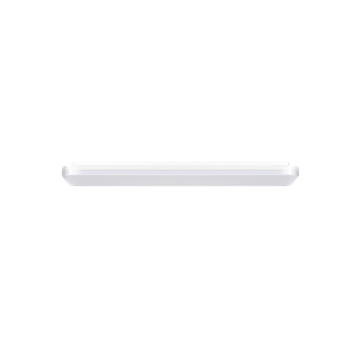

WL900 OPAL

Artikelnummer 3118547

LED-Anbauleuchte für den Innenbereich, bestehend aus:
- Gehäuse aus Kunststoff
- Lichtlenkende Kunststoffoptik für eine homogene Leuchtdichteverteilung über die gesamte Lichtaustrittsfläche
- Lichtverteilung direkt
- Lichtfarbe wählbar zwischen 3000K und 4000K
- Leistungsstufen einstellbar über Schalter
- Farbtoleranz nach MacAdam ≤3 SDCM
- IP54 bei horizontaler Deckenmontage - IP20 bei Wandmontage
- Leuchte für Durchgangsverdrahtung geeignet
- Leuchte inklusive Konverter

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg

Photometrische Daten
Lichtverteilungskurve .jpg
.ies photometrische Datei
.ldt photometrische Datei
RELUX .rolf
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC002892

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

3800/4700

Leuchtenlichtstrom
[lm]:

3050/3780

Leistung [W]:

24/31 W

Lichtausbeute [lm/W]:

127

CRI:

80

Farbtemperatur [K]:

3000/4000

Farbe /
Veredelung:

WH-87 / Weiß / Strukturiert

Schutzart
IP:

IP20

Schlagfestigkeit / Schlagenergie:

IK10 20J xx9

Schutzklasse:

II

Optik:

S/B - Symmetrische überwiegend direkt

Abstrahlwinkel:

2 x 62°/58°

Nettogewicht [kg]:

1.9

Gesamte Länge [mm]:

900

Gesamte Breite [mm]:

130

Gesamte Höhe [mm]:

55

Mechanische Eigenschaften

Bauform:

Rechteckig

Gehäusematerial:

Kunststoff

Diffusormaterial:

Kunststoff

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

AC

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

220-240V 50/60Hz

Leistungsfaktor / COS Φ:

0.9

Einschaltstrom [A/μs]:

15 / 230

C10 1.5 mm²:

71

C16 2.5 mm²:

113

B10 1.5 mm²:

71

B16 2.5 mm²:

113

Installation

Anwendungsbereich:

Indoor

Montageart:

Wand- und Deckenanbauleuchten

Min. Umgebungstemperatur [°C]:

10

Max. Umgebungstemperatur [°C]:

40

Lichteigenschaften

MacAdam:

3

Lumen maintenance:

L80B10@50000h

Verteilung der Lichtemission:

Direct/Indirect

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

93

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

7

Photometrische Daten

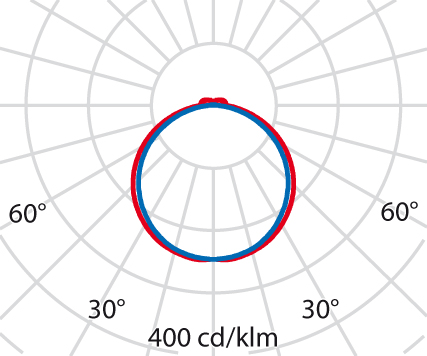

Photometric Lvk WL900 OPAL 1

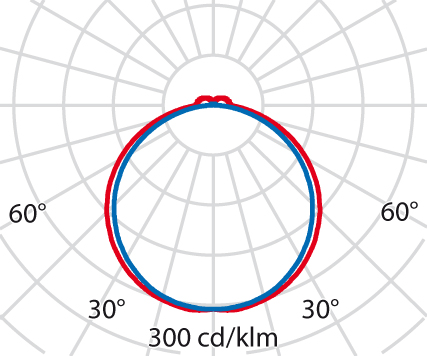

Photometric Lvk WL900 OPAL 2

Photometric Lvk WL900 OPAL 3

Photometric Lvk WL900 OPAL 4

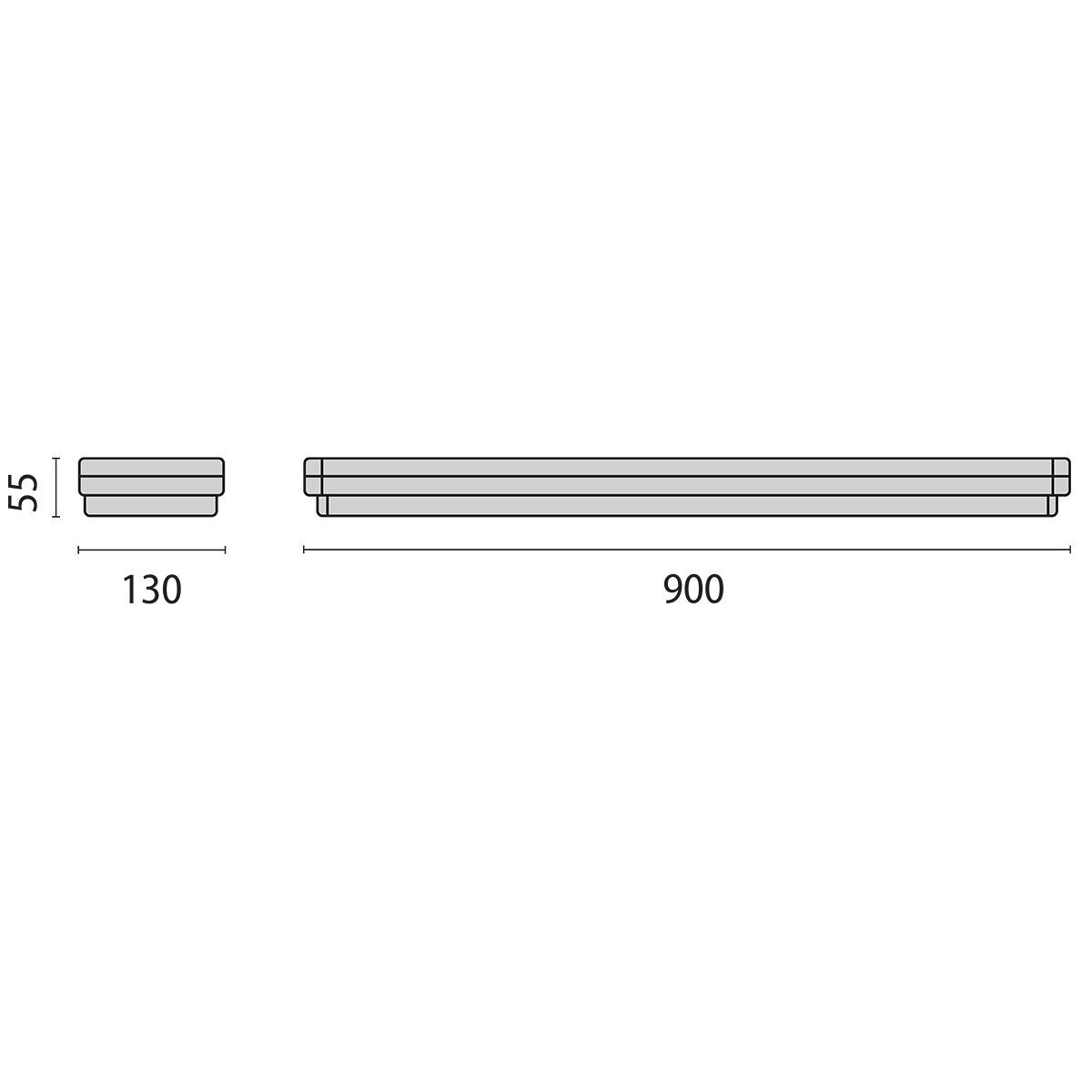

Technische Zeichnung

Tech Design WL900 OPAL 1++
