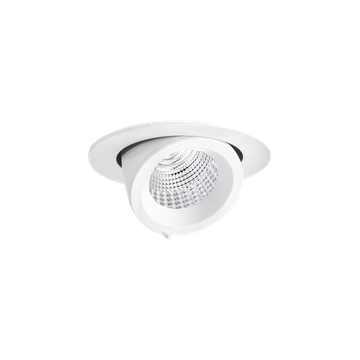

EB432 LED FLOOD REFLECTOR

Artikelnummer 8432174133310

LED-Einbaustrahler für den Innenbereich, bestehend aus:
- Strahlerkopf und Einbauring aus Aluminiumdruckguss, pulverbeschichtet
- Strahlerkopf durch innovativen Schwenkmechanismus nach innen und außen schwenkbar
- Schwenkbar um 60° (-15 bis 45°), drehbar um 355°
- Hochglänzender Kugelfacetten-Reflektor aus Reinstaluminium für maximalen wirkungsgrad und neutrale Farbwiedergabe
- Reflektor in Ausführung Flood
- Farbtoleranz nach MacAdam ≤3 SDCM
- Einfache, werkzeuglose Montage
- Leuchte inklusive Konverter
- Deckenbefestigung mit Montagefedern
- Klarer ESG-Schutzscheibe

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg

Photometrische Daten
Lichtverteilungskurve .jpg
.ldt photometrische Datei
.ies photometrische Datei
RELUX .rolf
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC001744

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

1460

Leuchtenlichtstrom
[lm]:

1300

Leistung [W]:

14 W

Lichtausbeute [lm/W]:

CRI:

Farbtemperatur [K]:

3000

Farbe /
Veredelung:

WH-RAL9010 / Weiß RAL9010 / Strukturiert

Schutzart
IP:

IP20

Schlagfestigkeit / Schlagenergie:

IK02 0.2J xx0

Schutzklasse:

Optik:

C/IW - Runde breite

Abstrahlwinkel:

2 x 26°

Nettogewicht [kg]:

0.423

Gesamte Durchmesser [mm]:

112

Gesamte Höhe [mm]:

Ausschnitts-Durchmesser [mm]:

Ø 100

Mechanische Eigenschaften

Bauform:

Rund ≤ 150 mm

Gehäusematerial:

Aluminium

Diffusormaterial:

Transparent glass

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

50/60

Leistungsfaktor / COS Φ:

0.9

C10 1.5 mm²:

C16 2.5 mm²:

146

B10 1.5 mm²:

B16 2.5 mm²:

EEI:

Installation

Anwendungsbereich:

Indoor

Montageart:

Downlights und Strahler

Min. Umgebungstemperatur [°C]:

Max. Umgebungstemperatur [°C]:

Mindestabstand zum beleuchteten Objekt [m]:

0.10

Lichteigenschaften

MacAdam:

Lumen maintenance:

L80B10@36000h

Verteilung der Lichtemission:

Direct

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

100

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

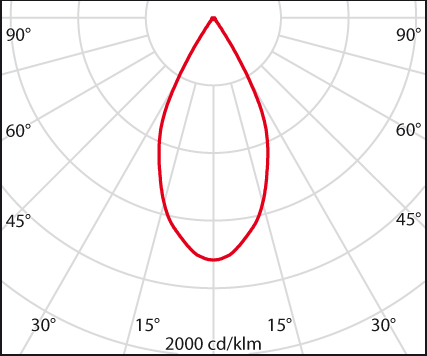

Photometrische Daten

Photometric Lvk EB432 LED FLOOD REFLECTOR 1

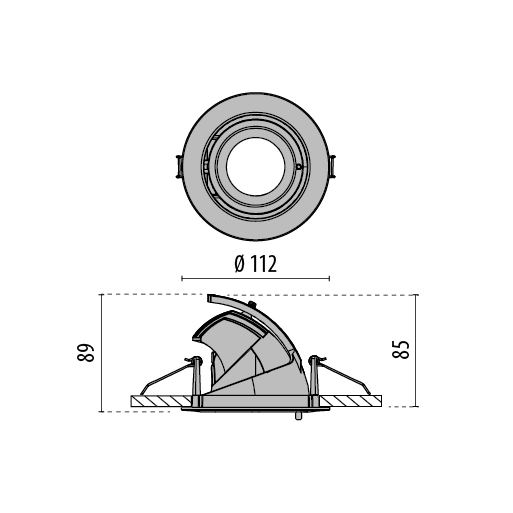

Technische Zeichnung

Optionales Zubehör

EB432

Artikelnummer	Beschreibung	Downloads
8432961	EB432, Lebensmittelfilter für Fleisch- und Wurstwaren	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
8432962	EB432, Lebensmittelfilter für Backwaren	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
8432963	EB432, Lebensmittelfilter für Obst- und Käsewaren	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
8432964	EB432, Lebensmittelfilter für Gemüsewaren	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
8432965	Lebensmittelfilter für Fischwaren	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
