ELA 625 PR

ELA 625 PR

ELA 625 PR

ELA 625 PR - 1

ELA 625 PR - 2

ELA 625 PR - 3

ELA 625 PR

Artikelnummer 3118517

Quadratische LED-Einlegeleuchte für den Innenbereich, bestehend aus:
- Gehäuse aus Aluminium-Strangpressprofil, pulverbeschichtet
- Prismenabdeckung für effiziente Lichtstreuung, Blendungsminimierung und eine hohe Gleichmäßigkeit
- Entblendung nach DIN EN 12464-1
- UGR<19
- Einlegeleuchten geeignet für Raster- und Kassettendecken
- Farbtoleranz nach MacAdam ≤3 SDCM
- Inkl. elektronischem Vorschaltgerät (EVG)

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg

Photometrische Daten
.ies photometrische Datei
Lichtverteilungskurve .jpg
.ldt photometrische Datei
RELUX .rolf
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC002892

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

Leuchtenlichtstrom
[lm]:

4150

Leistung [W]:

33 W

Lichtausbeute [lm/W]:

126

CRI:

80

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

WH-RAL9016 / Weiß RAL9016 / Strukturiert

Schutzart
IP:

IP20

IP über/unter der Decke:

IP20/IP43

Schlagfestigkeit / Schlagenergie:

IK06 1J xx3

Schutzklasse:

I

Optik:

S/A - Symmetrische direkt

Abstrahlwinkel:

2 x 47°/47°

Nettogewicht [kg]:

3.7

Gesamte Länge [mm]:

620

Gesamte Breite [mm]:

620

Gesamte Höhe [mm]:

35

Mechanische Eigenschaften

Bauform:

Quadrat ≥ 300 mm

Gehäusematerial:

Aluminium

Diffusormaterial:

Transparent plastic

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

AC

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

220-240V 50/60Hz

Leistungsfaktor / COS Φ:

0.9

Einschaltstrom [A/μs]:

27 / 154

C10 1.5 mm²:

34

C16 2.5 mm²:

56

B10 1.5 mm²:

20

B16 2.5 mm²:

33

Installation

Anwendungsbereich:

Indoor

Montageart:

Einbauleuchten

Min. Umgebungstemperatur [°C]:

10

Max. Umgebungstemperatur [°C]:

40

Lichteigenschaften

MacAdam:

4

Lumen maintenance:

L80B10@50000h

Verteilung der Lichtemission:

Direct

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

100

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

0

UGR max.:

16.0

Photometrische Daten

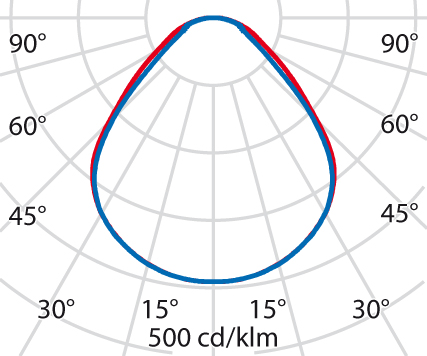

Photometric Lvk ELA 625 PR 1

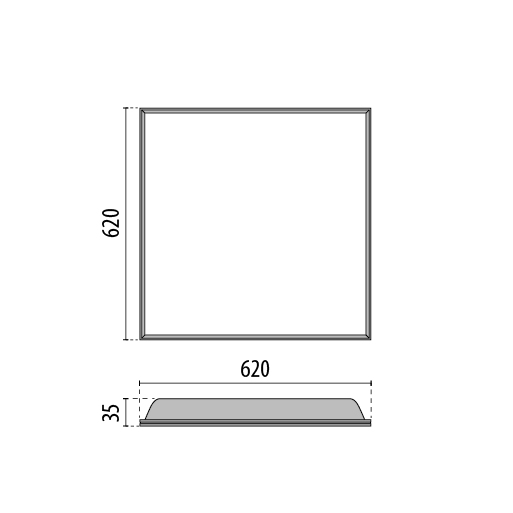

Technische Zeichnung

Tech Design ELA 625 PR 1++
