MANGO+ MAXI

Artikelnummer 3116578

Rundes modulares LED-Einbau-Downlight für den Innenbereich, bestehend aus:
- Hochwertiges Thermomanagement durch Aluminium-Druckguss-Kühlkörper mit FAST „Flexible Air Stream Technology“
- Reflektor mit integriertem Blendring aus ABS-Spritzguss in weiß mit lichtdichter Anbindung an LED-Modul
- Integrierter Diffusor mit optimaler Streuung für eine sehr hohe Gleichmäßigkeit
- Multipower-Version mit Dip-Schalter für die Auswahl von zwei Leistungsstufen, die in der Installationsphase festgelegt werden können
- Einfache, werkzeuglose Montage
- Schnelle Installation mit Federn
- Alle Komponenten sind nachträglich und werkzeuglos austauschbar
- Geeignet für Deckenplattenstärken von 1-25 mm

Downloads

Dokumentation
Datenblätter
Montageanleitung
Tender Text

2D / 3D
Technische Zeichnung .jpg

Photometrische Daten
.ies photometrische Datei

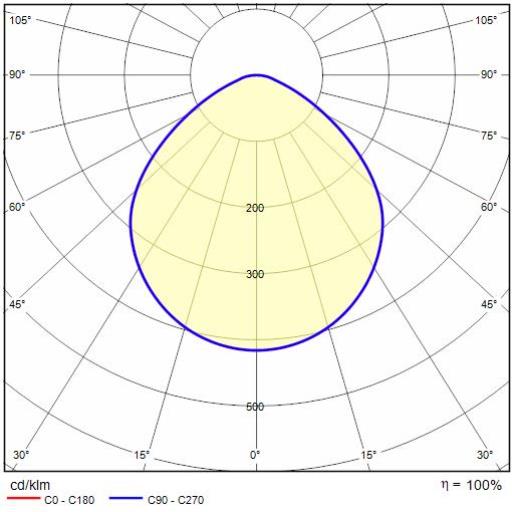

Lichtverteilungskurve .jpg
.ldt photometrische Datei
RELUX .rolf
DIALUX .uld
Daten zum Download auswählen
Per E-Mail senden
Zu „Meine Dokumente“ hinzufügen

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC001744

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

3450

Leuchtenlichtstrom
[lm]:

2605

Leistung [W]:

24 W

Lichtausbeute [lm/W]:

109

CRI:

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

WH-RAL9010 / Weiß RAL9010 / Strukturiert

Schutzart
IP:

IP20

IP über/unter der Decke:

IP20/IP44

Schlagfestigkeit / Schlagenergie:

IK07 2J xx5

Schutzklasse:

Optik:

C/EW - Runde extrabreite

Abstrahlwinkel:

2x51°

Nettogewicht [kg]:

0.808

Gesamte Durchmesser [mm]:

224

Gesamte Höhe [mm]:

102

Ausschnitts-Durchmesser [mm]:

Ø 220

Mindesteinbautiefe [mm]:

100

Mechanische Eigenschaften

Bauform:

Rund 150 ≤ x ≤ 300 mm

Gehäusematerial:

Aluminium

Diffusormaterial:

Opal plastic

Glühfadentest [°C]:

650 °C

Elektrische Eigenschaften

Spannungsart:

Eingangsspannung [V AC]:

220/240

Eingangsfrequenz [Hz]:

50/60

Leistungsfaktor / COS Φ:

>0.9

Eingangsspannung [V DC]:

180/280

Einschaltstrom [A/μs]:

20 / 120

C10 1.5 mm²:

C16 2.5 mm²:

B10 1.5 mm²:

B16 2.5 mm²:

Installation

Anwendungsbereich:

Indoor

Montageart:

Downlights und Strahler

Min. Umgebungstemperatur [°C]:

-20

Max. Umgebungstemperatur [°C]:

Lichteigenschaften

MacAdam:

Lumen maintenance:

L80B10@50000h

Verteilung der Lichtemission:

Direct
