SQUARE PRO 96/4 A/I

Artikelnummer 3119530

Hochleistungs-LED-Flutlicht für Innen- und Außenbeleuchtung, bestehend aus:
- Gehäuse aus Aluminiumdruckguss mit Polyesterpulverlackierung ISO 9227/12944 - ISO 9223 (C5)
- Optik aus Technopolymer-Linsen mit erhöhter Lichtdurchlässigkeit
- Altersbeständige Silikondichtung
- Integrierte elektrische Anschlussbox mit Aluminiumabdeckung
- Stopfbuchse M25x1,5 für Kabel mit Ø 10-16 mm
- Lichtquelle besteht aus mehreren LED-Modulen
- Informationen zu anderen Farbtemperaturen und zum Farbwiedergabeindex erhalten Sie vom Werk
- Äußere Schrauben aus Edelstahl
- Stahlbügel, lackiert mit Polyesterpulverlack nach Feuerverzinkung
- Inkl. Goniometer zur Ausrichtung der Leuchte
- Der für die SQUARE PRO angegebene Leistungswert schließt die Verluste der ersorgungseinheit ein
- Die Ausführungen SQUARE PRO 4CH sind nicht mit Schutzglas verwendbar
- Für die Stromversorgung von SQUARE PRO ausschließlich die als Zubehör verfügbaren Versorgungseinheiten verwenden
- ON-OFF, dimmbare DMX-RDM und DALI-Netzteile in wasserdichtem IP66-Boxen oder auf IP20-Metallplatten für den Einbau in wasserdichte Schaltkästen erhältlich. Die elektrische Verbindung zwischen ihnen und den zugehörigen Scheinwerfern muss mit einer maximalen Kabellänge von 50 Metern hergestellt werden
- Scheinwerfer müssen mit geeigneter Anschlussvorrichtungen (Box oder Stahlplatte) sachgemäß verbunden werden. Achten Sie auf die Anzahl der Verbindungskanäle: 2 Kanäle (2CH), 3 Kanäle (3CH) oder 4 Kanäle (4CH)
- Versorgungseinheiten inkl. zusätzlicher Überspannungsschutz bis 10 kV (DM und DM)

Produktdaten

ETIM-Gruppe:

EG000027

ETIM-Klasse:

EC001744

Allgemeine Eigenschaften

Fassung:

LED

Leuchtmittel:

LED

LED-Nennlichtstrom
[lm]:

165633

Leuchtenlichtstrom
[lm]:

137664

Leistung [W]:

1118 W

Lichtausbeute [lm/W]:

123

CRI:

Farbtemperatur [K]:

4000

Farbe /
Veredelung:

GR-94 / Grau metallic / Strukturiert

Schutzart
IP:

IP66

Schlagfestigkeit / Schlagenergie:

IK07 3J xx5

Schutzklasse:

Optik:

A65/I - Asymmetrische gebündelte

Nettogewicht [kg]:

22.5

Gesamte Länge [mm]:

560

Gesamte Breite [mm]:

985

Gesamte Höhe [mm]:

Mechanische Eigenschaften

Bauform:

Rechteckig

Gehäusematerial:

Aluminium

Diffusormaterial:

Kunststoff

Glühfadentest [°C]:

850 °C

Frontale Windangriffsfläche [m²]:

0.04

Seitliche Windangriffsfläche [m²]:

0.08

Obere Windangriffsfläche [m²]:

0.42

Installation

Anwendungsbereich:

Outdoor

Montageart:

Professionelle Scheinwerfer

Min. Umgebungstemperatur [°C]:

-40

Max. Umgebungstemperatur [°C]:

Mindestabstand zum beleuchteten Objekt [m]:

1.00

Lichteigenschaften

MacAdam:

Lumen maintenance:

L90B10@40000h

Verteilung der Lichtemission:

Direct

DFF - Unterer halbräumlicher Lichtstromanteil [%]:

100

UFF - Oberer halbräumlicher Lichtstromanteil [%]:

Lichtstärkeklasse:

None

Keine Lichtverschmutzung (ULR = 0%):

IPEA* (Straßenbeleuchtung):

A+

IPEA* (Flächen, Kreisverkehre):

A3+

IPEA* (Radfahrer / Fußgänger):

A++

IPEA* (Grünzonen):

A++

IPEA* (historische Stadtkerne):

A5+

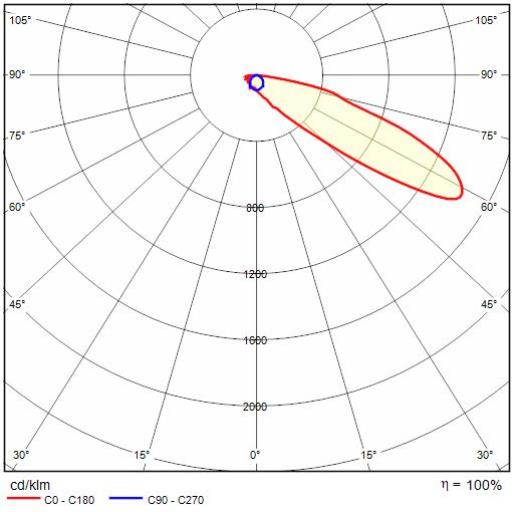

Photometrische Daten

Technische Zeichnung

Versorgungseinheit (bitte extra bestellen)

Drivers box IP66 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

Artikelnummer	Beschreibung	Downloads
14476094	Drivers box 1100 W - 1.8A - 4CH - 220-240 V 50/60 Hz	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: SQUARE PRO - 14476094
310988	Drivers box 1100 W - 1.8A - 4CH - DALI - 220-240 V 50/60 Hz	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: SQUARE PRO - 310988
3119979	DRIVER BOX 1100 W 1,8 A - 4CH - DMX 220-240 V	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: SQUARE PRO - 3119979

Drivers unit IP20 - SQUARE PRO 96/4 - A/I - A/M - C/I - ELL

	Artikelnummer	Farbe / Veredelung	Beschreibung	Downloads
	14475901		Drivers unit 1100 W - 1.8A - 4CH - 220-240 V 50/60 Hz	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: SQUARE PRO - 14475901
	3120125		DRIVER UNIT 1100 W 1,8 A - 4CH - DMX 220-240 V	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen Downloads Downloads: SQUARE PRO - 3120125

Optionales Zubehör

SQUARE PRO

	Artikelnummer	Farbe / Veredelung	Beschreibung	Downloads
	14474201		Schutzgitter SQUARE PRO	Zum Datenblätter hinzufügenAus dem Datenblätter entfernen
